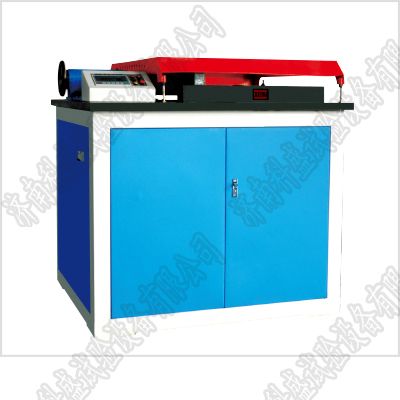

卧式拉力试验机的测控原理与硬件软件各自的特点

卧式拉力试验机由控制、测量系统由上位机和下位机组成。其可以实现数据采集、显示和人机对话。下位机可传送控制参数、数据处理、曲线绘制参数等。下位机采用伺服控制器。主要实现数字PID伺服控制，数据采集，接收命令，向上位机传送控制数据。上下位机通过串行口通信传送数据。下面为大家介绍分享卧式拉力试验机的测控原理与硬件软件各自的特点，希望可以给大家带来帮助。

卧式拉力试验机的测控原理：

1)上位机：采用品牌P4计算机，用VB、VC语言编制程序。界面为虚拟画面，直观、操作方便。数据处理功能强大，可以绘制实时曲线，软件可以设置极限报警及停机保护等功能，以保护主机免受损坏。控制系统软件采用中文Windows 98平台，应用当前最为流行的Microsoft Visual C++设计，运行速度快，界面美观，操作简单;可满足不同材料的试验方法，若有特殊要求，软件可再编辑(二次开发)。

2)下位机：伺服控制器。

3)卧式拉力试验机主控模板

采用80C196为主CPU:80C196为16位单片机，其运行速度快、运行功能强大，此模板主要完成。对其他模板进行操作，数字PID运行及控制，数据采集向上位机传送数据，接受上位机指令并执行命令。

4)负荷放大器模板

采用交流放大技术，可以免除温度漂移带来的测量误差，放大器可以自动调零，自动标定、自动换挡。放大器做常时试验时，精度高、低漂移、低噪声。

5)卧式拉力试验机伺服系统及接口单元

驱动单元采用最新PID伺服系统，该系统控制精良、稳定性高、运行平稳可靠、响应快、噪音低，并具有过载、等齐全的保护功能。度18位A/D转换器，确保测示值在全范围内的精度优于±1%。

测量元件采用高精度负荷传感器，可克服由于液压缸与活塞之间的摩擦而引起的摩擦力。而采用压力传感器则无法克服。微机控制电液伺服卧式拉力试验机采用联想或DELL计算机进行数据处理、实时控制，测量精度高、控制准确、配置灵活、互换性强、检修便捷等特点。

卧式拉力试验机的硬件特点：

1.负荷测量采用应变传感式集成电路数字化测量装置。能可靠的扩展十倍的测量范围。

2.采用定负荷控制装置，使连续调速加载系统与负荷测量装置形成闭环，使负荷在无人调整的情况下自动保持予置值。并装有数字计时器，对加载时间进行计时。

3.卧式拉力试验机组成包括：设备主机系统，油源系统，控制、测量、显示系统

主机系统：包括油缸座、油缸活塞、移动横梁、调整框架、负荷传感器组成

油源系统：包括油泵电机组、油箱、管路系统组成。

控制、测量、显示系统：手动加载、计算机控制与显示。

卧式拉力试验机的软件特点：

1.全自动控制：高性能的调速系统使试验机实现全数字、自动控制;

2.软件系统：采用全数字液晶控制器，实现人机对话，操作简单，数据准确;

3.自动存储：通过控制器，自动求取zui大试验力、抗拉强度、伸长率等参数，并对试验结果自动存储;

4.卧式拉力试验机曲线对比：可绘制材料试验的力-伸长、伸长-时间等各种特性曲线，并可对任一段进行局部放大、分析;

5.安全保护：试样拉断、过载、过电流试验机自动保护停机;

6.多种功能：可对非金属以及构件等进行常温或高低温环境下的拉伸、压缩、弯曲、剪切、撕裂、剥离等多种试验，并可按用户要求格式编制和打印试验报告。

关于卧式拉力试验机的测控原理与硬件软件各自的特点就为大家介绍到这里，希望上述简单介绍可以给大家带来帮助，更多试验机资讯请咨询济南科盛集团，本公司检测仪器齐全，确保提供精准和高质量的检测实验设备。欢迎广大新老客户前来参观洽谈!
