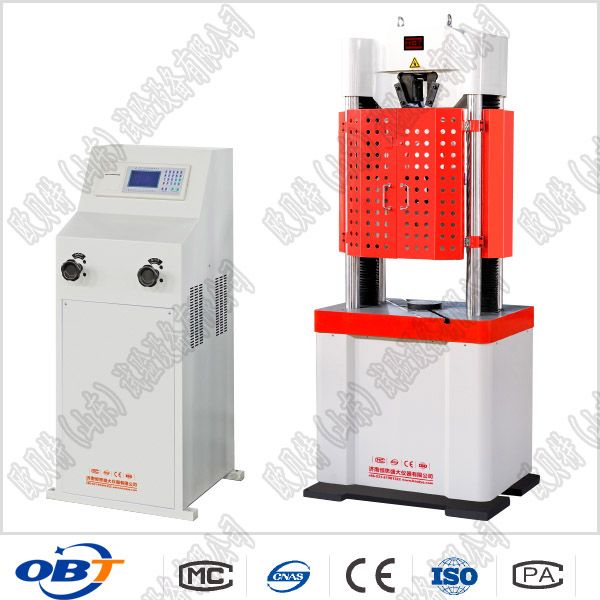

600kN数显液压万能试验机

600kN数显液压万能试验机

600kN数显液压万能试验机产品详情具有结构紧凑、简单易用等特点,可应用于材料的拉伸、压缩、弯曲、剪切、剥离、撕裂等测力试验。

qq
4006600832

产品详情参数 / PARAMETER

主要用途

WE-D系列数显式液压万能试验机主要用于金属材料的拉伸、压缩、弯曲、剪切等力学性能试验。增加简单的试验工装后,也可对传动链条、矿用三环链、高强螺栓副以及水泥、混凝土、橡胶及其制品进行检测。

本机主机为四立柱、双丝杠、油缸下置式主机结构,控制油源为柜式油源控制柜。拉伸空间位于主机上方,压缩、弯曲、剪切试验位于主机下方即中横梁和工作台之间。试验空间的调整通过移动中横梁来实现,中横梁升降采用链条传动。调整送油阀进油量来实现材料的拉伸、压缩、弯曲等试验,试验完成后可自动计算并打印材料的抗拉强度、屈服强度等试验结果。

性能特点

1、主机采用四立柱高刚性框架结构,支撑稳定、加载平稳、外形美观;

2、主机底座采用QT500-7精密铸造,降低设备运行噪音,提高设备的刚性;

3、移动横梁和上横梁均为精密铸造,CNC精密加工,确保试样夹持的对中性;

4、移动横梁升降系统采用磨制丝杠,精密齿轮减速机,减少横梁升降时产生的噪音;

5、特殊结构设计的钳口座、杜绝因钳口座呈喇叭状变形损坏,提高了设备的使用寿命;

6、钳口采用燕尾槽结构,硬度高达58-62HRC,有安装便利、结实耐用的优点;

7、测控系统运行速度快、界面温和、具有多种试样信息输入模式,可满足不同材料的测试;8、试样信息录入便捷,相同条件的试样信息一次输入即可完成多个试样的试验;

9、试验力显示精度高,试验力显示全程分辨率不变,以确保实验数据测量的准确性;

10、试验数据(试验力、加载速率)和试验曲线随试验过程动态实时屏幕显示;

11、当负荷超过满量程的3-5%自动过载保护停机。

主要指标

产品型号

WE-100D

WE-300D

WE-600D

WE-1000D

主机结构形式

燕尾槽钳口+四立柱+双丝杠+全防护+主油缸下置

最大试验力

100kN

300kN

600kN

1000kN

试验机级别

1级

试验力测量范围

2%-100%FS

试验力示值相对误差

显示值的±1%

横梁移动速度

约220mm/min

活塞最大速度

300mm/min

150mm/min

100mm/min

活塞行程

250mm

控制方式

手动加载

拉伸空间/压缩空间

780/550mm

900/650mm

950/700mm

立柱左右间距

485

500

560

试样夹紧方式

液压自动夹紧

圆试样夹持直径

Φ4-20mm

Φ10-32mm

Φ13-40mm

Φ13-45mm

扁试样夹持厚度

0-15mm

0-15mm

0-20mm

扁试样夹持宽度

80mm

90mm

100mm

上下压盘

圆压盘直径160mm,下压盘带球面调整

控制油源外形尺寸

632*650*1340mm

主机外形尺寸(mm)

745×685×1905

760×690×2055

830×720×2155

供电电源

三相五线制,380V/50Hz,3kW
