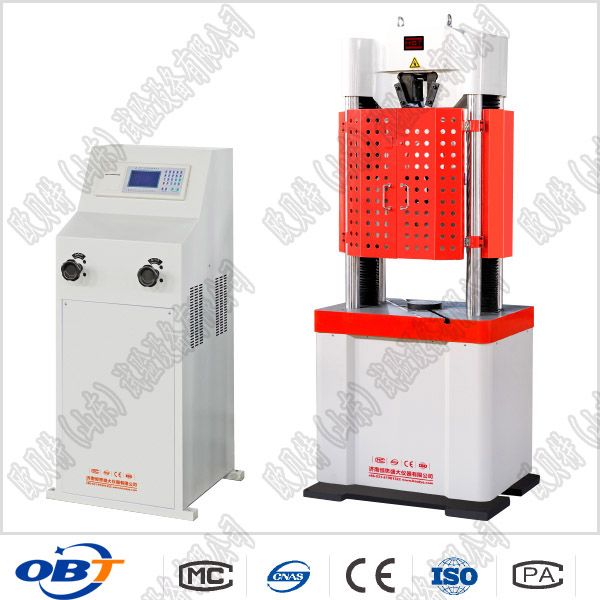

WE-D系列数显式液压万能试验机主要用于金属材料的拉伸、压缩、弯曲、剪切等力学性能试验。增加简单的试验工装后,也可对传动链条、矿用三环链、高强螺栓副以及水泥、混凝土、橡胶及其制品进行检测。
本机主机为四立柱、双丝杠、油缸下置式主机结构,控制油源为柜式油源控制柜。拉伸空间位于主机上方,压缩、弯曲、剪切试验位于主机下方即中横梁和工作台之间。试验空间的调整通过移动中横梁来实现,中横梁升降采用链条传动。调整送油阀进油量来实现材料的拉伸、压缩、弯曲等试验,试验完成后可自动计算并打印材料的抗拉强度、屈服强度等试验结果。
性能特点
1、主机采用四立柱高刚性框架结构,支撑稳定、加载平稳、外形美观;
2、主机底座采用QT500-7精密铸造,降低设备运行噪音,提高设备的刚性;
3、移动横梁和上横梁均为精密铸造,CNC精密加工,确保试样夹持的对中性;
4、移动横梁升降系统采用磨制丝杠,精密齿轮减速机,减少横梁升降时产生的噪音;
5、特殊结构设计的钳口座、杜绝因钳口座呈喇叭状变形损坏,提高了设备的使用寿命;
6、钳口采用燕尾槽结构,硬度高达58-62HRC,有安装便利、结实耐用的优点;
7、测控系统运行速度快、界面温和、具有多种试样信息输入模式,可满足不同材料的测试;8、试样信息录入便捷,相同条件的试样信息一次输入即可完成多个试样的试验;
9、试验力显示精度高,试验力显示全程分辨率不变,以确保实验数据测量的准确性;
10、试验数据(试验力、加载速率)和试验曲线随试验过程动态实时屏幕显示;
11、当负荷超过满量程的3-5%自动过载保护停机。
主要指标
产品型号 |
WE-100D |
WE-300D |
WE-600D |
WE-1000D |
主机结构形式 |
燕尾槽钳口+四立柱+双丝杠+全防护+主油缸下置 |
|||
最大试验力 |
100kN |
300kN |
600kN |
1000kN |
试验机级别 |
1级 |
|||
试验力测量范围 |
2%-100%FS |
|||
试验力示值相对误差 |
显示值的±1% |
|||
横梁移动速度 |
约220mm/min |
|||
活塞最大速度 |
300mm/min |
150mm/min |
100mm/min |
|
活塞行程 |
250mm |
|||
控制方式 |
手动加载 |
|||
拉伸空间/压缩空间 |
780/550mm |
900/650mm |
950/700mm |
|
立柱左右间距 |
485 |
500 |
560 |
|
试样夹紧方式 |
液压自动夹紧 |
|||
圆试样夹持直径 |
Φ4-20mm |
Φ10-32mm |
Φ13-40mm |
Φ13-45mm |
扁试样夹持厚度 |
0-15mm |
0-15mm |
0-20mm |
|
扁试样夹持宽度 |
80mm |
90mm |
100mm |
|
上下压盘 |
圆压盘直径160mm,下压盘带球面调整 |
|||
控制油源外形尺寸 |
632*650*1340mm |
|||
主机外形尺寸(mm) |
745×685×1905 |
760×690×2055 |
830×720×2155 |
|
供电电源 |
三相五线制,380V/50Hz,3kW |
