微机屏显高分子材料液压拉力试验机

微机屏显高分子材料液压拉力试验机产品详情具有结构紧凑、简单易用等特点，可应用于材料的拉伸、压缩、弯曲、剪切、剥离、撕裂等测力试验。

0531-82351201
13075315005

产品详情参数 / PARAMETER

主要用途

WEW-D系列屏显式液压万能试验机主要用于金属材料的拉伸、压缩、弯曲、剪切等力学性能试验。增加简单的试验工装后，也可对传动链条、矿用三环链、高强螺栓副以及水泥、混凝土、橡胶及其制品进行检测。

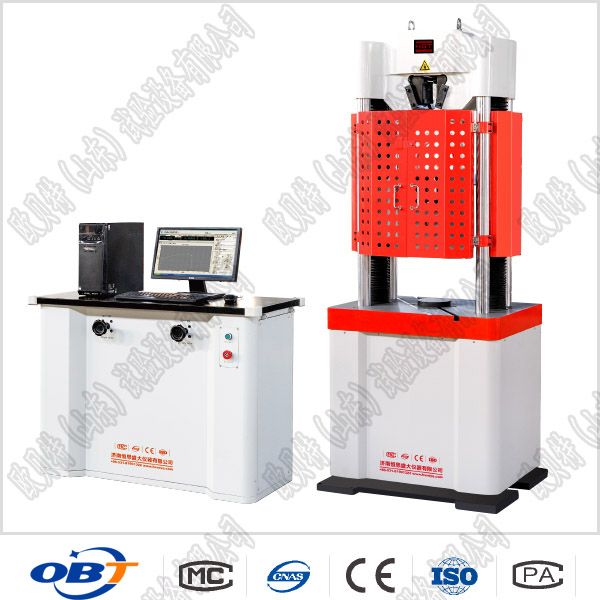

本机为四立柱、双丝杠、油缸下置式主机结构，控制油源为琴式油源控制柜。拉伸空间位于主机上方，压缩、弯曲、剪切试验位于主机下方即移动横梁和工作台之间。试验空间的调整通过移动中横梁的位置来实现，中横梁的移动采用了齿轮减速电机带动链条传动。手动调整送油阀进油量的大小，即可满足材料的拉伸、压缩、弯曲等试验速度的调节。试验完成后计算机可自动计算材料的弹性模量、抗拉强度、上下屈服强度、规定非比例延伸强度、最大力总伸长率、断后延伸率和断面收缩率等试验结果，并可以直接输出标准试验报告和试验曲线，也可以EXCELL和WORD格式输出统计报告。

性能特点

1、主机采用四立柱高刚性框架结构，支撑稳定、加载平稳、外形美观；

2、主机底座采用QT500-7精密铸造,降低设备运行噪音，提高设备的刚性；

3、移动横梁和上横梁均为精密铸造，CNC精密加工，确保试样夹持的对中性；

4、移动横梁升降系统采用磨制丝杠，精密齿轮减速机，减少横梁升降时产生的噪音；

5、特殊结构设计的钳口座、杜绝因钳口座呈喇叭状变形损坏，提高了设备的使用寿命；

6、钳口采用燕尾槽结构，硬度高达58-62HRC，有安装便利、结实耐用的优点；

7、测控系统运行速度快、界面温和、具有多种试样信息输入模式，可满足不同材料的测试；8、试样信息录入便捷，相同条件的试样信息一次输入即可完成多个试样的试验；

9、相同条件的试样，可进行各类试验曲线的叠加显示，能清晰辨识材料的稳定性；

10、试验力显示精度高，试验力显示全程分辨率不变，以确保实验数据测量的准确性；

11、试验数据（试验力、加载速率）和试验曲线随试验过程动态实时屏幕显示；

12、当负荷超过满量程的3-5%自动过载保护停机。

主要指标

产品型号	WEW-100D	WEW-300D	WEW-600D	WEW-1000D
主机结构形式	燕尾槽钳口+四立柱+双丝杠+全防护+主油缸下置
最大试验力	100kN	300kN	600kN	1000kN
试验机级别	1级
试验力测量范围	2%-100%FS
试验力示值相对误差	显示值的±1%
位移显示精度	0.01mm
位移测量准确度	±0.5%
变形显示精度	0.001mm
变形测量精度	±0.5%
横梁移动速度	约220mm/min
活塞最大速度	300mm/min		150mm/min	100mm/min
活塞行程	250mm
控制方式	手动加载
拉伸空间/压缩空间	780/550mm		900/650mm	950/700mm
立柱左右间距	485		500	560
试样夹紧方式	液压自动夹紧
圆试样夹持直径	Φ4-20mm	Φ10-32mm	Φ13-40mm	Φ13-45mm
扁试样夹持厚度	0-15mm		0-15mm	0-20mm
扁试样夹持宽度	80mm		90mm	100mm
上下压盘	圆压盘直径160mm，下压盘带球面调整
控制油源外形尺寸	1000600780mm
主机外形尺寸(mm)	745×685×1905		760×690×2055	830×720×2155
供电电源	三相五线制，380V/50Hz，3kW
