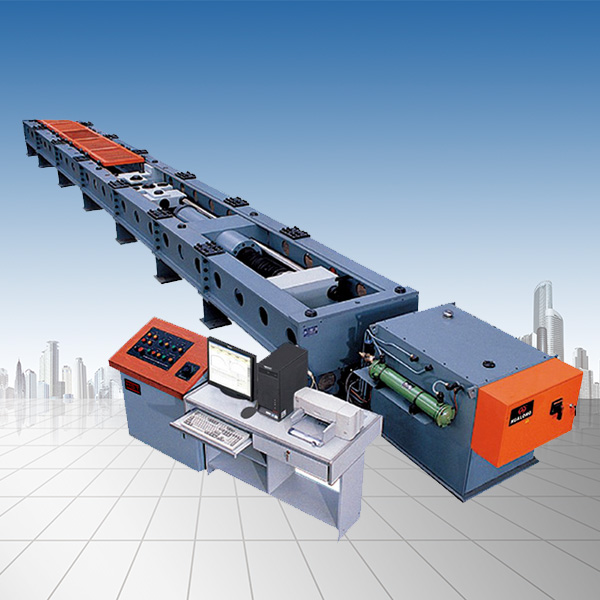

AW-2000系列微机控制卧式拉力试验机

AW-2000系列微机控制卧式拉力试验机

AW-2000系列微机控制卧式拉力试验机产品详情是采用了液压驱动,电液伺服控制技术,计算机数据采集处理,可实现闭环控制及自动检测的高精度材料试验设备,其由主机、油源(液压动力源)、测控系统、试验附具四部分组成,最大试验力2000kN,试验机准确度等级为1级。

qq
0531-82351201
13075315005

产品详情参数 / PARAMETER

AW-2000系列微机控制卧式拉力试验机 主机部分

本机主要用于超长、超大部件的拉伸试验,可以满足国家标准关于试验规定中的各项标准试验,可以进行材料或产品的工艺合格性能验证试验;

该机主机部分是框架式结构,框架前端油缸固定座与前夹头之间为压缩空间空间,前夹头与后夹头之间为拉伸空间,拉伸行程可通过油缸移动来实现,拉伸空间通过中横梁移动来实现;

该机采用双向油缸结构形式,有效的降低了设备高度、使试样装夹更加便利;

工作部分全封闭防护罩(气弹簧支撑式)。

AW-2000系列微机控制卧式拉力试验机

标准试验辅具

Φ200压缩试验装置一套;

插销式拉伸辅具一套;

AW-2000系列微机控制卧式拉力试验机 产品技术参数

主机结构形式:框架式结构;

试验力:2000kN;

试验机级别: 1级;

试验力测量范围:2%-100%FS;

试验力分辨力:满量程的1/300000;

试验力示值相对误差:±1%;

位移测量分辨力:0.005mm;

位移示值相对误差:±0.5%;

电子引伸计标距:50mm;

电子引伸计有效行程:10mm;

变形示值相对误差:±0.5%;

应力加荷速率范围:5KN/s~20kN/s;

位移空载速度:0.1~200mm/min;

变形加载速度:0.00005~0.05mm/S;

拉伸夹头间小间距:1140mm(两销孔中心距);

有效压缩行程:50~1050mm

油缸行程:1000mm;

夹头间拉伸空间:120000mm;

总功率:15kW(AC/380V)。

AW-2000系列微机控制卧式拉力试验机 产品标准配置

2000kN高刚性框架式并列双油缸双空间主机一台;

2000KN双向油缸一套;

2000kN高精度轮辐式负荷传感器一支;

日本内密控NEMICON高精度拉线编码器一支;

德国力士乐Rexroth电液伺服阀一支;

日本NACHI不二越油泵一支;

美国ABB三相异步电动机一支;

油研换向阀,油研溢流阀各一套;

风冷系统一套;

微机控制电液伺服万能试验机专用试验软件(中文版);

联想台式电脑一台;

HPA4彩色喷墨打印机一台。
