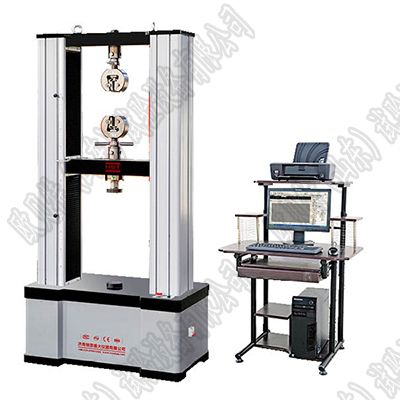

胶管拉伸强度试验机

胶管拉伸强度试验机

胶管拉伸强度试验机产品详情

0531-83165626
13335116304

产品详情参数 / PARAMETER

胶管拉伸强度试验机

胶管拉伸强度测试机重要功能:

主要用于各种金属、非金属及复合材料进行拉伸、压缩、弯曲等力学性能指标的测试及研究。精密的自动控制和数据采集系统,实现了数据采集和控制过程的全数字化调整。具有载荷自动保持、应力、应变控制、循环控制及自编程控制等多种控制方式。根据GB及ISO、JIS、ASTM、DIN、BS等国际标准进行试验和提供检测数据。自动完成材料的最大承载力、强度、伸长变形、延伸率、弹性模量等试验参数。

胶管拉伸强度试验机

胶管拉伸强度测试机依据标准_微机控制电子万能试验机本试验机是根据:

GB/T2611-2007《试验机通用技术要求》

GB/T16491-2008《电子式万能试验机》

GB/T 13634-2008《单轴试验机检验用标准测力仪的校准》

JB/6146-2007《引伸计 技术条件》

GB/T228.1―2010《金属材料 室温拉伸试验方法》

GB/T7314-2005《金属压缩试验方法》

GB/T8653-2007《金属杨氏模量、玄线模量、切线模量和泊松比试验方法(静态法)》

GB/T1348-2009 《球墨铸铁件》标准制造。适用标准:国标、ASTM、等国内外试验标准。本机外形美观、操作方便、性能稳定可靠。

本公司生产的微机控制电子万能试验机结合国外先进控制技术、精美的外观设计、高效率的传动系统构成高性能主机,控制系统采用世界流行的高速PCI2.2标准并行总线设计,采用美国BB公司放大器,AD公司的高速模数转换器及CPLD构成数据采集系统高精度负荷传感器构成测量系统。软件采用世界比较流行的C.NET高级语言编写升级简单快捷。

试验机专业软件可实现屈服强度(Fe)、抗拉强度(Rm)等数据和指标,计算机控制系统对试验过程的控制和数据处理符合相应金属材料与非金属材料国家标准的要求、试验报告多样化如WORD、EXECEL等方式。

该机广泛应用于建筑建材、航空航天、机械制造、电线电缆、橡胶塑料、汽车制造、减震系统等行业的材料检验分析,是科研院校、大专院校、工矿企业、技术监督、商检仲裁等部门的理想测试设备。

1. 各种金属、非金属材料、复合材料的拉伸、压缩、弯曲试验。

2. 各种薄金属、丝材、细线、纤维、弹性体、泡沫材料性能试验。

3. 纺织、食品、药品、化妆品、橡胶、塑料、薄膜、生物材料性能试验。

4. 电子部件的拉脱、剥离、焊接强度试验。

5. 印刷电路板的剥离、弯曲强度、紧固件性能试验。

6. 木制品、纸产品、胶片样品的拉伸试验。

胶管拉伸强度测试机重要特点:

1.精密无间隙滚珠丝杠、高刚性、高稳定性的门式负荷框架。机架可定制加长尺寸。立柱采用高强度耐磨缸轴,淬火、精磨、保证平行;工作台、横梁整体实心材料,加工中心加工、精密磨削,保证平行度、垂直度。

2.载荷自动保持、应力、应变控制、循环控制及自编程控制等多种控制方式。

3. 精度测力器,线性宽,稳定性好,保证载荷的测力精度。

4. 速率、低振动、免维护、静音型交流伺服电机驱动系统。

5. 内置以太网接口; 方便的手持控制器,即停即行功能;操作灵活、随意切换。

6. 电路板采用光电隔离设计,抗干扰能力强。

7. 拥有多种完善的试验夹具,快速更换;可选T型工作台,防旋转夹具/附件装置,夹具、附件、环境系统和引伸计。

8. 宽泛的测试速度,0.001~500mm/min内任意选择。

9. 全数字闭环、多通道、多功能、易操作的WANCE-test 测控软件;数据库中备有多种试验方法、标准(ASTM、ISO、DIN、EN、BS等);试验数据可随时保存、查询、调用;

9.1试验过程的自动控制,试验力,峰值、变形、位移、试验曲线的实时控制、显示,全键盘输入操作和控制模式智能设置系统;控制模式任意设置,无冲击,平滑切换,加载、卸载平稳。

9.2灵活的Excel、Word报告,默认格式及自编格式;多项排序,多类型输出。

9.3可重新读取已经完成试验,模拟再现,数据再分析、多曲线叠加、比较、遍历。

9.4 试验曲线可任意选择坐标轴,可自由放大和缩小;可同时显示多个曲线,可设需要的坐标,例如:载荷-时间,载荷-位移,应力-应变等,满度自调节。

9.5模块化、开放式编程,满足个性化要求。具有提示和向导功能。

9.6试验结束自动返回,智能、高效、快捷。

10.重保护功能:试验力过载保护;过流、过压保护;试样破断时安全保护;操作提示向导保护;试验结束自动保护等

1)实现了试验力、变形和位移(速度)的闭环控制,具有试验过程控制模式智能设置专家系统,用户可以根据自己的需要设置试验过程和试验过程中各阶段的控制模式,PC机控制系统即自动建立相应的控制算法,按照用户设置的模式自动控制试验的过程。

2)实现了试验力、位移、变形和试验曲线的屏幕显示,同时具备试验条件、试验结果的计算机存储和文件操作功能。试验过程控制、横梁移动速度的改变、参数输入等操作可全部用鼠标器完成,极大地方便了使用。

3)可完成符合GB/T228―2010《金属材料 室温拉伸试验方法》、GB/T7314-2005《金属压缩试验方法》、GB/T8653-2007《金属杨氏模量、玄线模量、切线模量和泊松比试验方法(静态法)》的要求,实现了符合GB、ISO、ASTM、DIN等多种标准要求的数据处理。处理结果和试验曲线既可以打印记录,又可以ASCII文件的形式进行磁盘和网络操作,以便于试验结果的后续处理。

4)试验全过程记录的数据曲线,该曲线具有再现功能,而曲线的再现可以使用户完全采用人机对话的方式,自主处理试验数据。例如:可以在任意点输入试验力、变形、应力、应变中的任意一项值而得到其它几项的结果。

5)程控放大器实现了试验力和变形的数字调零、标定和零点和示值的统一,方便了操作,提高了机器的可靠性。

6)具有软件权限分级管理功能,便于分权限管理。

7)试样夹持好后,点击开始有自动调零程序。

8)用户可特殊定制符合其它试验方法国家标准要求的数据处理软件,以实现试验结果的自动处理

9)无污染、噪音低,效率高。

胶管拉伸强度测试机_胶管拉力机主要功能特点描述

该测控软件用于微机控制电子万能试验机进行各种金属及非金属(如:橡胶拉伸、塑料拉伸、管材环刚度、人造板等)的试验,按照相应标准完成实时测量与显示、实时控制及数据处理、结果输出等各种功能。

(1)分权限管理,不同级别的操作者有不同的操作权限,可操作的菜单等内容也不同,既使普通操作者操作简单、方便、快捷,又有效的保护了系统;

(2)实时测量与显示试验力及峰值、位移、变形等各信号;实现了Win2000、WinXP等NT模式平台下的实时采集与控制;并实现了精确定时,高速采样;

(3)实现了负荷-变形,负荷-位移等多种试验曲线的实时屏幕显示,可随时切换观察,曲线的放大与缩小非常方便;

(4)具备试验参数的计算机存储、设定、加载等功能,调零、标定等操作都从软件上进行,各参数可方便的进行存储和调入,从而使一台主机带多个传感器时可以方便的切换,而且没有数目限制;

(5)支持多种控制方式,包括开环等速位移及等速力、等速应力等多种闭环控制方式;并在高级操作者调试闭环参数过程中给出标准参考曲线,从而使用户实际观察到各参数对闭环效果产生的影响。

(6)具有试验过程控制模式智能设置专家系统,提供给专业用户自动程控编程器。用户可以根据实际需要,按照规则灵活组合多种控制方式及控制速度,编制适合自己需要的控制程序。测控软件会自动按照用户设置自动控制试验过程。

(7)采用人机交互方式分析数据。处理方法满足应用广泛的《GB/T 228-2010金属材料室温拉伸试验方法》要求,可自动计算弹性模量、屈服强度、规定非比例延伸强度等各种性能参数,也可人工干预分析过程,提高分析的准确度;也可以根据用户提供的标准进行其他的数据处理。

(8)试验数据以文本文件存贮,以方便用户查询,以及利用任何通用商业报表、字处理软件对试验数据进行再处理,同时方便联网传递数据;

(9)可记录、保存试验全过程的数据曲线,并具有演示功能,实现试验曲线再现。还可以进行曲线叠加对比,便于对比分析;

(10)可按用户要求格式打印试验报告。用户可以自己选择报告输出基本信息和试验结果及试验曲线的内容,满足各种需要;

(11)实现了试验力和变形的数字调零、自动标定,方便了操作,提高了机器的可靠性。各种参数系统设置以文件形式存贮,便于保存和恢复;

(12)可应用于Win98、Win2000、WinXP等多种操作系统。试验过程控制、横梁移动速度的改变、参数输入等操作可全部用键盘、鼠标完成,使用方便快捷;

(13)可自动识别并支持外部点动控制,使装夹试样时很方便;

(14)具备过载保护自动停机功能,并可以自动判断试样断裂,自动停机。

胶管拉伸强度测试机技术参数

1最大试验力300kN

2试验机准确度±0.5

3负荷测量范围0.4%~100%FS

4示值相对误差±0.5%

5试验力分辨力1/±300000F.S(全程分辨力不变)

6变形测量范围0.2%~100%

7变形示值相对误差示值的±0.5%以内;

8变形分辨力最大变形量的1/±300000;

9大变形测量范围10-800mm

10大变形示值相对误差示值的±0.5%以内;

11大变形分辨力0.008mm

12位移示值相对误差示值的±0.5%以内;

13位移分辨力0.015m;

14力控速率调节范围0.005~5%FS/S

15力控速率相对误差设定值的±1%以内;

16应变速率调节范围0.02~5%FS/S

17应变速率相对误差速率<0.05%FS时,为设定值的±2%以内; 速率≥0.05%FS时,为设定值的±0.5%以内;

18横梁速率调节范围0.001~600mm/min;

19横梁速率相对误差速率<0.01mm/min时,设定值的±1.0%以内; 速率≥0.01mm/min时,设定值的±0.2%以内

20恒力、恒应变、恒位移控制范围0.5%~100%FS;

21恒力、恒应变、恒位移控制精度设定值<10%FS时,为设定值的±1%以内; 设定值≥10%FS时,为设定值的±0.1%以内;

22横梁移动行程1250mm/未含夹具,可定制

23有效试验跨度610mm /可定制

24电源电压~380V±10% 50Hz(须可靠接地)

25机器功率5.0kw

26机架尺寸(LWH)1050x750x2600mm

27机器重量≈1800kg
