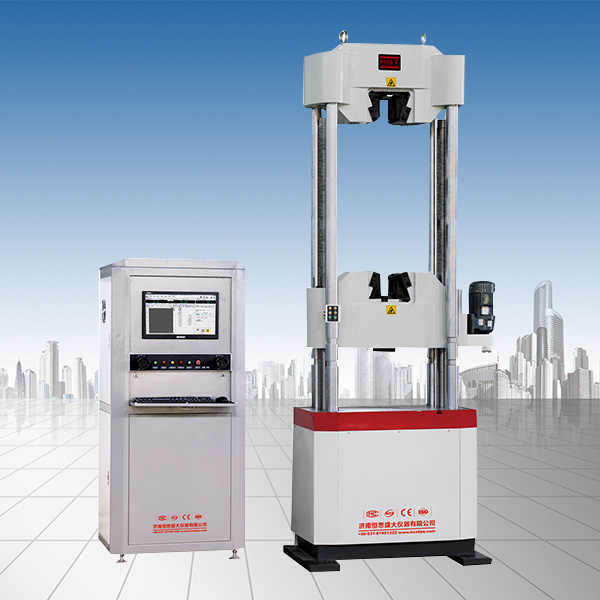

WAW-1000/1000KN电液伺服钢绞线试验机

WAW-1000/1000KN电液伺服钢绞线试验机

该系列钢绞线试验机,主要用于预应力混凝土钢绞线的拉伸试验。适用于冶金、建筑、轻工、航空、航天、材料、大专院校、科研单位等领域。试验操作和数据处理符合GB/T5224-1995《预应力混凝土钢绞线》的要求。

0531-83165626
13335116304

产品详情参数 / PARAMETER

WAW-1000/1000KN电液伺服钢绞线试验机

技术参数

产品型号
LEW-1000D
最大试验力
1000 kN
结构形式
四立柱双丝杠油缸下置
试验机级别
1级/0.5级(选配)
试验力测量范围
2%-100%FS/0.4%-100%(选配)
试验力示值相对误差
优于示值的±1%
力分辨率
1/300000
变形测量装置
电子引伸计
引伸计标距
50mm
变形测量范围
0-15mm
变形有效测量范围
2%~100%FS
变形分辨率
最大变形的1/300000
变形示值相对误差
优于示值的±0.5%
位移测量装置
拉线式光电编码器
位移测量范围
0~250mm
位移示值相对误差
优于示值的±1%
位移分辨率
0.01mm
活塞最大移动速度
70mm/min
横梁调整速度
120mm/min
油缸活塞行程
250mm
最大拉伸空间
1000mm(可增大)
立柱间距
650 mm
控制方式
手动加载
夹紧方式
液压自动夹紧
圆试样夹持直径
Φ14-φ45mm
钢绞线夹持直径
φ9.2-φ12.7mm,φ12.7-φ15.24mm
扁试样夹持厚度
0-40mm
上下压盘尺寸
204×204mm
外形尺寸
主机(mm)
800×650×2400
油源(mm)
960×630×900
整机重量
4500 kg
供电电源
380V±10%/50Hz/三相五线制

备注:以上参数仅供参考,详细参数请以真实设备为主!
