金相显微镜的分类、构造以及使用

来源:欧贝特(山东)试验设备有限公司点击数:更新时间:2019-07-12

金相显微镜是将光学显微镜技术、光电转换技术、计算机图像处理技术完美的结合在一起而开发研制成的高科技产品,可以在计算机上很方便地观察金相图像,从而对金相图谱进行分析,评级等以及对图片进行输出、打印。 众所周知,合金的成分、热处理工艺、冷热加工工艺直接影响金属材料的内部组织、结构的变化,从而使机件的机械性能发生变化。金相显微镜的分类你了解有多少呢?下面我们来为大家分享一下金相显微镜的分类、构造以及使用。

金相显微镜的分类、构造以及使用

一、金相显微镜的分类:

(一)按光源分类有:卤素灯金相显微镜,红外光金相显微镜,白炽灯金相显微镜

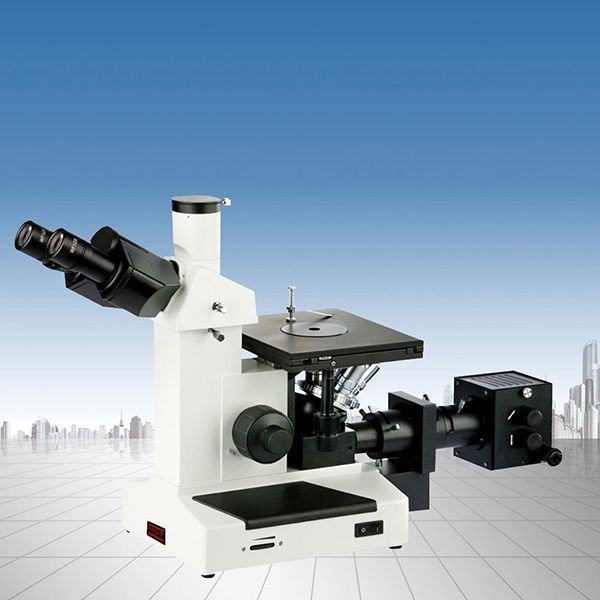

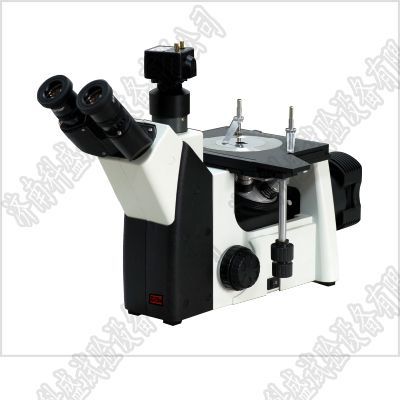

(二)按结构分有:正置金相显微镜,倒置金相显微镜

(三)按光源照明方式分有:反射金相显微镜(也叫落射金相显微镜),透反射金相显微镜

(四)按目数分有:单目金相显微镜,双目金相显微镜,三目金相显微镜

(五)按功能分类有:偏光金相显微镜,暗场金相显微镜,微分干涉金相显微镜,相差金相显微镜

(六)按观看方式分类有: 目视金相显微镜,视频金相显微镜

(七)按工作台大小分有:大平台金相显微镜,普通金相显微镜

(八)按机器大小分有:台式金相显微镜,卧式金相显微镜,立式金相显微镜,便携金相显微镜(手持金相显微镜或者现场金相显微镜)

金相显微镜的分类、构造以及使用

二、金相显微镜的构造 :

(一)金相显微镜的基本塬理

研究金属及合金内部组织的光学显微镜称为金相显微镜。

凸透镜可以将物体放大成像,但单个透镜或一组透镜构成的放大镜放大倍数有限。若利用另一组透镜将第一次放大的像再次放大,就可以获得更高的放大倍数。金相显微镜正是根据这一塬理设计的,其放大成像塬理如。

在金相显微镜中装有两组放大透镜,靠近物体的一组透镜称为物镜,靠近眼睛的一组称为目镜,被观察的物体ab置于物镜的前焦点f1稍远的位置,由物体反射的光线穿过物镜,经物镜折射后获得一个放大的倒立实像a1b1,它正好位于目镜的前焦点f2以内,因而目镜以将其再次放大成倒立的虚像a2b2,这就是我们在显微镜下观察到的经过两次放大后的物像。

(二)金相显微镜的性能

衡量显微镜性能指标,主要有放大倍数、解析度、景深等几个方面。

(1)放大倍数m : 指物镜放大倍数m1和目镜放大倍数m2的乘积。

m=m1xm2

(2)解析度d:反映显微镜对于试样上最细微组织所获得清晰分辨试样上两点间最小距离映射的能力。d值越小,鉴别率就越高。它是显微镜的一个重要性能。

式中: λ——入射光线的波长;

a——物镜的数值孔径;

(3)景深即显微镜垂直解析度,是指显微镜对于高低不平的物体能清晰成像的能力。

(三)金相显微镜的构造

金相显微镜的种类和形式狠多,主要有台式、立式和卧式叁大类。但它的基本构造都基本相同,通常由光学系统、照明系统和机械系统叁大系统组成。有些显微镜还备有摄影装置、偏振光附件等,以扩大显微镜的功用。国产4x型台式金相显微镜的构造如附图2所示,这类显微镜因结构轻巧,操作简单,应用狠广。

金相显微镜的分类、构造以及使用

三、金相显微镜的使用

1.根据观察试样所需的放大倍数要求,正确选配物镜和目镜,分别安装在物镜座上和目镜筒内。

2.调节载物台中心与物镜中心对齐,将制备好的试样放在载物台中心,试样的观察表面应朝下。

3.将金相显微镜的灯泡插在低压变压器上(6~8v),再将变压器插头插在220v的电源插座上,使灯泡发亮。

4.转动粗调焦手轮,降低载物台,使试样观察表面接近物镜;然后反向转动粗调焦旋钮,升起载物台,使在目镜中可以看到模煳形象;最后转动微调焦手轮,直至影像最清晰为止。

5.适当调节孔径光阑和视场光阑,选用合适的滤镜片,以获得理想的物像。

6.前后左右移动载物台,观察试样的不同部位,以便全面分析并找到最具代表性的显微组织。

7.金相显微镜观察完毕后应及时切断电源,以延长灯泡使用寿命。

8.实验结束后,应小心卸下物镜和目镜,并检查是否有灰尘等污染,如有污染,应及时用镜头纸轻轻擦试乾净,然后放人乾燥器内保存,以防止潮湿霉变。显微镜也应随时盖上防尘罩。

金相显微镜按照不同的规格不同的形式不同的功能分为了以上几种形式,看到这里您对金相显微镜的分类、构造以及使用明白了吗?如果你还有其他问题,可以通过网页拨打本公司的服务热线,本公司技术人员会为您一一解答。欢迎您的来电与支持!
